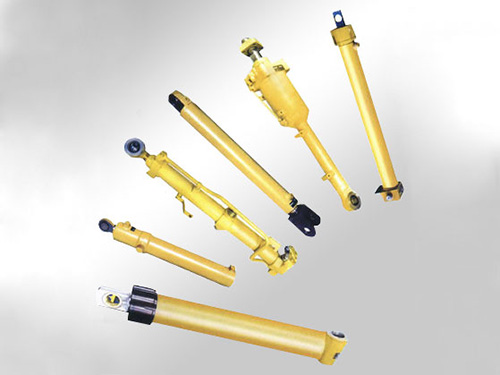

En los sistemas de cilindros hidráulicos, el tubo afilado, el barril interno mecanizado de precisión donde se desliza el pistón, dicta directamente el rendimiento, la eficiencia y la longevidad. Un tubo afilado mal acabado o mal ajustado causa fricción excesiva, daños en el sello y pérdida de presión, lo que lleva a tiempos de inactividad frecuentes y costosas reparaciones. Los tubos afilados estándar a menudo no cumplen con las demandas únicas de aplicaciones hidráulicas especializadas (por ejemplo, prensas industriales de alta presión, equipos marinos propensos a la corrosión, o maquinaria móvil con espacio limitado). Aquí es donde sobresalen los tubos afilados personalizados: diseñados para que coincidan con los requisitos de dimensión, material y acabado de superficie exactos, optimizan el rendimiento del cilindro hidráulico para casos de uso específicos. Esta guía explora el papel crítico de los tubos afilados a medida, sus ventajas de diseño, procesos de fabricación, selección de materiales y cómo obtener soluciones confiables para sistemas hidráulicos.
Un tubo afilado personalizado es un barril cilíndrico de ingeniería de precisión (el núcleo de un cilindro hidráulico) fabricado para cumplir con especificaciones específicas de la aplicación, que incluyen:
- Precisión dimensional: Diámetro exacto del orificio interno (ID), diámetro exterior (OD) y espesor de la pared (tolerancias tan ajustadas como ± 0,005 mm para aplicaciones críticas).
- Acabado superficial: Orientación interna ultra lisa (normalmente Ra 0,2 - 0,8 μ m) para minimizar la fricción entre el pistón y el sello y evitar fugas de fluido.
- Personalización de materiales: Selección de metales (p. ej., acero de aleación, acero inoxidable) adaptado a las condiciones ambientales (corrosión, temperatura) y requisitos de carga.
- Tratamientos Especiales: Procesos de post-aforado como cromado, nitruración o alivio de estrés para mejorar la durabilidad, la resistencia al desgaste o la protección contra la corrosión.
A diferencia de los tubos afilados estándar (que siguen los tamaños genéricos de la industria), las versiones personalizadas están diseñadas para integrarse perfectamente con otros componentes del cilindro (pistones, sellos, varillas) y adaptarse a desafíos operativos únicos (por ejemplo, alta presión, temperaturas extremas, o fluidos agresivos).
Beneficios principales de tubos afilados personalizados para cilindros hidráulicos
La personalización de tubos afilados aborda las limitaciones de las opciones estándar, proporcionando mejoras tangibles en el rendimiento del sistema hidráulico y el costo del ciclo de vida:
1. Fricción reducida y vida de sellado prolongada
La función primaria del afilado es crear una superficie interna uniforme lisa y cruzada. Custom Honing asegura:
- Roughness Superficial controlada: Un acabado de Ra 0,4 - 0,8 μ m (común para la hidráulica industrial) reduce la fricción entre los sellos del pistón y el orificio en un 30 - 50% en comparación con los tubos sin afilar o mal afilados. Esto minimiza el desgaste del sello, ampliando la vida útil del sello de 6 - 12 meses (tubos estándar) a 18 - 24 meses (tubos afilados a medida).
- Patrón Cross Hatch: Las máquinas de afilado personalizadas producen un ángulo de travesía preciso (normalmente 30 - 45 °) que retiene una delgada película de fluido hidráulico, actuando como lubricante y reduciendo aún más el contacto metal-metal.
Por ejemplo, en una prensa industrial de alto ciclo (que opera más de 1.000 ciclos / día), un tubo afilado a medida con Ra 0,4 μ m puede reducir los costos de reemplazo de sellos en un 40% anual.
2. Mejora de la retención de presión y eficiencia del sistema
Los sistemas hidráulicos dependen de tolerancias ajustadas para mantener la presión y evitar fugas de fluido. Tubos afilados personalizados:
- Precisión dimensional: Tolerancias de identificación estrictas (por ejemplo, H7 o H8 según las normas ISO) aseguran un espacio consistente entre el pistón y el orificio, evitando fugas internas (fluido que pasa por alto el pistón). Las tasas de fugas internas para tubos afilados personalizados son típicamente < 0,1 L / min a 35 MPa-vs. 0,5-1 L / min para tubos estándar.
- espesor uniforme de pared: La fabricación a medida elimina las variaciones en el espesor de la pared (común en tubos estándar), que causan una distribución de presión desigual y la "deriva" del cilindro (movimiento involuntario del pistón bajo carga).
Esto se traduce en una eficiencia del sistema 10 - 15% más alta, ya que se desperdicia menos fluido hidráulico y la bomba requiere menos energía para mantener la presión de funcionamiento.
3. Optimización de materiales para entornos adversos
Los tubos afilados estándar a menudo se limitan al acero al carbono, que falla en aplicaciones corrosivas, de alta temperatura o de alto desgaste. Los tubos afilados personalizados permiten la selección de material en función de las condiciones operativas:
- Entornos Corrosivos (marinos, procesamiento de alimentos): Los tubos afilados de acero inoxidable (304 o 316) o aleación de níquel resisten el óxido y la degradación química.
- Aplicaciones de alta temperatura (fundierías, aeroespacial): acero de aleación (por ejemplo, 4140) con tratamientos térmicos (temperado) mantiene la resistencia a temperaturas de hasta 300 ° C.
- Aplicaciones de alto desgaste (construcción, minería): los orificios internos chapados en cromo (0,05 - 0,1 mm de espesor) mejoran la dureza de la superficie (hasta 65 HRC), duplicando la vida útil del tubo.
Para un cilindro hidráulico marino expuesto a agua salada, un tubo afilado de acero inoxidable 316 personalizado durará más que un tubo de acero al carbono estándar en 5 - 7 años.
4. Ahorro de costes a través del diseño personalizado
Si bien los tubos afilados personalizados tienen un costo inicial más alto que las opciones estándar, reducen los gastos a largo plazo al:
- Minimizar el downtime: Menos fallas de sellos, fugas de presión y reemplazos de tubos significan menos tiempo de inactividad no planificado (crítico para industrias como la fabricación, donde el tiempo de inactividad cuesta entre $10,000 y $100,000 / hora).
- Eliminación del rework: Los tubos estándar a menudo requieren mecanizado en el sitio para adaptarse a cilindros personalizados; los tubos afilados personalizados llegan listos para instalar, reduciendo los costos laborales.
- Extender la vida útil del cilindro: Un tubo afilado personalizado bien diseñado puede extender la vida útil del cilindro hidráulico de 5 - 7 años (estándar) a 10 - 15 años.
Proceso de fabricación de tubos afilados personalizados
La producción de tubos afilados a medida es un proceso de control de precisión de varios pasos para garantizar la consistencia y la calidad:
1. Selección de materiales y sourcing
- En función de los requisitos de la aplicación (carga, temperatura, corrosión), el fabricante selecciona la materia prima: acero al carbono (1045), acero aleación (4140), acero inoxidable (304 / 316) o aleaciones especiales.
- Las materias primas se obtienen con propiedades mecánicas certificadas (resistencia a la tracción, dureza) para cumplir con los estándares de la industria (por ejemplo, ASTM A519 para tubos de acero).
2. Dibujo en frío (tamaño de precisión)
- El tubo de metal crudo se extrae a través de un troquel (dibujo en frío) para lograr el OD, ID y espesor de pared deseados. El estirado en frío mejora la resistencia del material (en un 20 - 30%) y la precisión dimensional (tolerancias ± 0,01 mm).
- Para tubos ultrafinos o de paredes gruesas, se pueden utilizar múltiples pasadas de dibujo, con recocido intermedio (tratamiento térmico) para reducir la quebradumbre.
3. Acabado de superficie (Surface Finishing)
- El tubo estirado en frío se monta en una máquina de afilado, donde las piedras abrasivas rotativas (generalmente diamante o CBN) se alimentan en el orificio interno.
- La máquina controla tres parámetros críticos para la personalización:
- Rugosidad de la superficie: Ajuste del grano de piedra (80 - 600 grano) para lograr Ra 0.2-1.6 μ m.
- Ángulo Cross-Hatch: Establecer la velocidad de oscilación de la piedra para crear un patrón de 30 - 45 ° para la retención de fluidos.
- Rectitud del orificio: Asegurar que el orificio esté recto dentro de 0,01 mm / m para evitar la unión del pistón.
4. Tratamientos Post-Honing (paso de personalización)
- Recubrimientos superficiales: chapado de cromo (para resistencia al desgaste), chapado de zinc (para resistencia a la corrosión) o recubrimiento de PTFE (para baja fricción).
- Tratamientos térmicos: enfriamiento y templado (para aumentar la dureza), o alivio de la tensión (para reducir las tensiones internas del dibujo en frío).
- Mecanizado: Agregar puertos roscados, bridas o biselados para que coincidan con los requisitos de montaje del cilindro hidráulico.
5. Control de calidad (QC) y certificación
- Pruebas dimensionales: Utilice máquinas de medición de coordenadas (CMM) para verificar el OD, ID, espesor de pared y rectitud.
- Prueba de acabado superficial: Usando un profilómetro para medir Ra y el ángulo de la trampa.
- Prueba de presión: someter el tubo a presión hidráulica (1,5 × la presión máxima de funcionamiento) para verificar si hay fugas.
- Certificación de materiales: Proporcionar informes de pruebas de molinos (MTRs) para confirmar las propiedades de los materiales y el cumplimiento de las normas (por ejemplo, ISO 4394-1 para tubos hidráulicos.
Aplicaciones industriales clave de tubos afilados personalizados
Los tubos afilados personalizados son esenciales para los cilindros hidráulicos en industrias donde los tubos estándar no cumplen con las demandas de rendimiento o medioambientales:
| Industria | aplicación | Customization enfocado |
|------------------------|----------------------------------------------|----------------------------------------------|
| Construcción | Brazos de excavadora, baldes de carga, plumas de grúa| Agujeros cromados de alto desgaste; acero de aleación para cargas pesadas. |
| manufactura | Prensas industriales, máquinas de moldeo de inyección| Tolerancias ID ultra precisas (H7) para la retención de presión; acabado de baja fricción Ra 0,4 μ m. |
| Marines | Sistemas de dirección de buques, winches | Acero inoxidable 316 para resistencia a la corrosión del agua salada. |
| Aeroespacial | Trenes de aterrizaje, actuadores de control de vuelo | Acero ligero (por ejemplo, 4340); tratamientos resistentes al calor para altas temperaturas. |
| Procesamiento de alimentos | Elevadores transportadores, maquinaria de embalaje | Acero inoxidable sanitario 304; acabado suave Ra 0.2 μ m para una fácil limpieza (cumple con los estándares de la FDA). |
| Minería | Actuadores de coches de lanzadera minera, plataformas de perforación | Acero de aleación de pared gruesa (10 + mm) para resistencia al impacto; recubrimientos resistentes a la corrosión. |
Cómo obtener tubos afilados personalizados confiables
La selección del fabricante adecuado es fundamental para garantizar que los tubos afilados personalizados cumplan con los requisitos de su cilindro hidráulico. Criterios clave para evaluar:
1. Expertise técnica
- Busque fabricantes con más de 10 años de experiencia en tubos afilados hidráulicos, particularmente en su industria (por ejemplo, Aeroespacial, Marítimo).
- Verifique las capacidades de ingeniería internas: ¿Pueden ayudar con la selección de materiales, el diseño de tolerancias y los tratamientos posteriores al pulido?
2. Procesos de Aseguramiento de Calidad (QA)
- Asegúrese de que el fabricante sigue las normas de gestión de calidad ISO 9001.
- Pide documentación de control de calidad: ¿proporcionan informes de CMM, datos de profilómetro y certificados de prueba de presión?
- Pregunte sobre las tasas de falla: Fabricantes de buena reputación tienen una tasa de falla < 0,5% para tubos afilados personalizados.
3. Capacidades de Customization
- Compruebe si pueden acomodar dimensiones no estándar (por ejemplo, ID grande > 200 mm, paredes delgadas < 2 mm) o materiales especiales (por ejemplo, Inconel, titanio).
- Confirmar los plazos de entrega: Para proyectos urgentes, ¿pueden entregar tubos personalizados en 2 - 4 semanas (vs. 6 - 8 semanas para los fabricantes estándar)?
4. Apoyo al cliente
- Elige un fabricante que ofrezca soporte postventa: ¿Asistirán con la orientación de instalación o resolverán problemas de calidad de inmediato?
- Busque referencias: Pida estudios de casos o testimonios de clientes de empresas de su industria.
