En la ingeniería, fabricación y construcción, los tubos cilíndricos son componentes fundamentales definidos por su geometría hueca y cilíndrica y su capacidad para equilibrar la resistencia estructural, la eficiencia del transporte de fluidos / gases y la versatilidad a través de materiales. A diferencia de las varillas cilíndricas sólidas (que priorizan el soporte de carga sin espacio hueco) o las tuberías no circulares (por ejemplo, cuadrados, rectangulares), los tubos cilíndricos se distinguen por su sección transversal circular uniforme, un diseño que distribuye la tensión de manera uniforme, minimiza la fricción del fluido y permite la compatibilidad con accesorios estandarizados (por ejemplo, Válvulas, conectores). Pero, ¿qué clasifica exactamente un tubo cilíndrico, cómo afectan las elecciones de materiales a su rendimiento y por qué es ubicuo en todas las industrias, desde la aeroespacial hasta la plomería? Esta guía descompone su definición técnica, características básicas, opciones de materiales, aplicaciones y procesos de fabricación para aclarar su papel en los sistemas de ingeniería modernos.
Un tubo cilíndrico (o tubo cilíndrico) es una estructura hueca y alargada con secciones transversales circulares consistentes a lo largo de toda su longitud. Su clasificación técnica se basa en tres atributos no negociables que lo distinguen de otros componentes tubulares o cilíndricos:
1. Núcleo hueco: A diferencia de los cilindros sólidos (por ejemplo, barras de acero), tubos cilíndricos tienen una cavidad interna (bore) que permite el transporte de fluido / gas, integración de componentes (por ejemplo, pistones en cilindros hidráulicos), o la reducción de peso sin sacrificar la fuerza.
2. Sección transversal circular: Los diámetros externos e internos (OD e ID) permanecen constantes a lo largo de la longitud del tubo, lo que garantiza una distribución uniforme de la tensión (crítico para aplicaciones de presión) y un flujo de fluido predecible (a través de un área de sección transversal consistente).
3. espesor de pared definido: La distancia entre las superficies externas e internas (espesor de la pared, t) está diseñada para equilibrar la integridad estructural (resistir a la presión externa o la flexión) y la eficiencia de peso. El espesor es a menudo especificado por normas (por ejemplo, ASTM para metales, ISO para plásticos) para garantizar la compatibilidad con aplicaciones industriales.
Nota Técnica: Los tubos de cilindro son distintos de las "tubos", aunque los términos a veces se confunden. Las tuberías están diseñadas principalmente para el transporte de fluidos / gases y se dimensionan por diámetro nominal (un estándar de la industria no preciso), mientras que los tubos de cilindro están diseñados para aplicaciones de precisión (por ejemplo, sistemas hidráulicos) y dimensionados por mediciones OD / ID exactas.
Materiales comunes para tubos de cilindro y sus características de rendimiento
La selección de materiales para tubos de cilindro está dictada por los requisitos de la aplicación: resistencia a la presión, exposición a la corrosión, restricciones de peso, conductividad térmica y costo. A continuación se presentan los materiales más utilizados y sus funciones especializadas:
| Material | Propiedades clave | Aplicaciones ideales |
|------------------------|--------------------------------------------------------------------------------|---------------------------------------------------|
| Acero (Carbon / Aleación)| Alta resistencia a la tracción (300 - 1,500 MPa), excelente resistencia a la presión, asequibilidad. | Soportes estructurales (andamios de construcción), cilindros hidráulicos / neumáticos, ejes de transmisión automotriz. |
| Acero galvanizado | Acero recubierto con zinc; resistencia a la corrosión mejorada (vs. acero desnudo). | Construcción al aire libre (cercas, marcos estructurales), tuberías de agua en ambientes corrosivos. |
| Aluminio | Ligero (1 / 3 la densidad del acero), buena resistencia a la corrosión, resistencia moderada. | Componentes aeroespaciales (líneas hidráulicas de aeronaves), sistemas de escape de automóviles, marcos estructurales ligeros. |
| Copper | Excepcional conductividad térmica, resistencia natural a la corrosión, propiedades antimicrobianas. | Plomería (líneas de suministro de agua), tubos de refrigerante HVAC, varillas de puesta a tierra eléctricas. |
| Acero inoxidable (304/316)| Alta resistencia a la corrosión (resiste agua salada, productos químicos), biocompatibilidad. | Dispositivos médicos (instrumentos quirúrgicos), aplicaciones marinas (aparcas de embarcaciones), equipos de procesamiento de alimentos (tubos sanitarios). |
| Plásticos (PVC, HDPE, PTFE)| Ligero, resistencia química, baja fricción, bajo costo. | Plomería (tubos de drenaje de PVC), transporte químico (HDPE), líneas de fluidos de alta temperatura (PTFE). |
Aplicaciones industriales y comerciales de tubos de cilindro
La sección transversal circular, el diseño hueco y la versatilidad de los materiales de los tubos cilíndricos los hacen indispensables en todos los sectores. A continuación se encuentran sus casos de uso más impactantes:
1. Construcción e Ingeniería Estructural
- Load-bearing soporte: Los tubos cilíndricos de acero (a menudo galvanizados) se utilizan en andamios, armaduras y marcos arquitectónicos; su forma circular distribuye la tensión de compresión de manera uniforme, soportando cargas pesadas (por ejemplo, 100 kg por tubo) sin deformación.
- Facade y Estética: Los tubos cilíndricos de aluminio o acero inoxidable crean elementos arquitectónicos elegantes y modernos (por ejemplo, enmarcado de pared cortina, barandilla) debido a sus líneas limpias y resistencia a la corrosión.
2. Sistemas hidráulicos y neumáticos
- Cilindro Barriles: Los tubos de cilindro de acero de precisión o acero inoxidable forman el núcleo de los cilindros hidráulicos / neumáticos: su orificio interno liso (mecanizado a ± 0,01 mm de tolerancia) permite que los pistones se muevan con fricción mínima, generando una fuerza lineal para la maquinaria (por ejemplo, brazos de excavadora, prensas de fábrica).
- Líneas de fluido: Los tubos cilíndricos de cobre o plástico transportan aceite hidráulico o aire comprimido entre los componentes del sistema (bombas, válvulas) - su baja fricción interna asegura una transferencia de presión eficiente.
3. Automoción y Aeroespacial
- Sistemas de escape. Los tubos de cilindro de acero aluminizado o acero inoxidable resisten altas temperaturas (hasta 800 ° C) y la corrosión de los gases de escape, por lo que son ideales para colectores de escape de automóviles / camiones.
- Hidráulica aeroespacial: Los tubos de aluminio ligero o de titanio (titanio para aplicaciones de alta presión) se utilizan en los sistemas de tren de aterrizaje y control de aeronaves; su relación fuerza-peso reduce el consumo de combustible.
4. Plomería y transporte de fluidos
- Suministro de Agua: Los tubos cilíndricos de cobre o PEX (plástico) proporcionan agua potable: las propiedades antimicrobianas del cobre impiden el crecimiento bacteriano, mientras que el PEX es flexible y fácil de instalar en espacios estrechos.
- Distribución de Gas: Los tubos de acero o polietileno (PE) transportan gas natural: el acero resiste altas presiones (hasta 10 MPa), mientras que el PE es resistente a la corrosión para uso subterráneo.
5. Industria médica y sanitaria
- Dispositivos médicos: Los tubos cilíndricos de acero inoxidable 316 se utilizan en herramientas quirúrgicas (por ejemplo, endoscopio) y dispositivos implantables (por ejemplo, varillas ortopédicas) - su biocompatibilidad y resistencia a la corrosión evitan la irritación del tejido.
- Procesamiento de alimentos: Tubos de cilindro sanitarios de acero inoxidable transportan líquidos (por ejemplo, leche, jugo de fruta) en plantas de alimentos: su superficie interna lisa es fácil de limpiar, cumpliendo con las normas de seguridad alimentaria de la FDA y la UE.
Procesos de fabricación para tubos de cilindro
La producción de tubos de cilindro varía según el material, pero sigue un flujo de trabajo estandarizado para garantizar la precisión y la consistencia. A continuación se muestra un desglose de los métodos de fabricación más comunes:
1. Para tubos de cilindro metálico

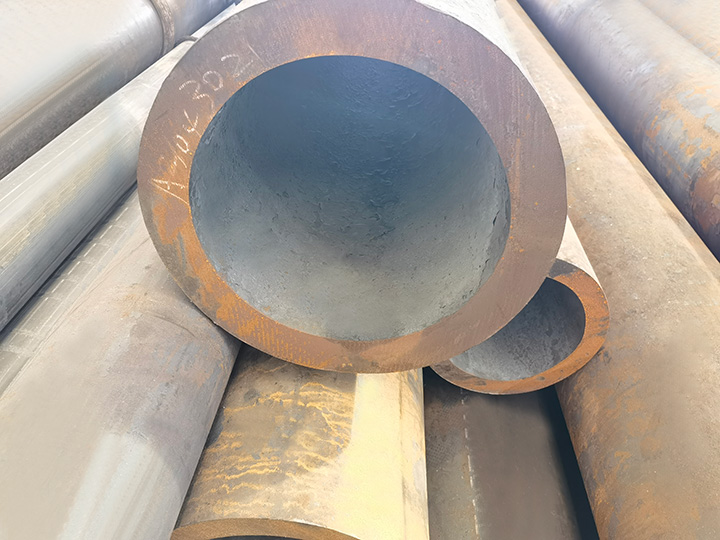

a. Fabricación de tubos sin costura (para aplicaciones de alta presión)
- Paso 1: Calentamiento de billetes de metal: Una billeta de metal sólido (acero, aluminio, cobre) se calienta a 1,100 - 1,300 ° C (para acero) para hacerla maleable.
- Paso 2: Perforación: Un mandril (una varilla de metal larga) se empuja a través de la billeta para crear una cavidad hueca, formando una "floración hueca". "
- Paso 3: Extrusión / rolling: La flor hueca se pasa a través de molinos de laminación o extrusoras para reducir su diámetro y espesor de pared a las dimensiones deseadas. Con precisión (por ejemplo, Tubos hidráulicos), se utiliza dibujo en frío, tirando del tubo a través de un troquel para lograr tolerancias ajustadas (± 0,005 mm).
- Paso 4: Tratamiento térmico: El tubo se recoce (calentado y enfriado lentamente) para reducir la fragilidad y mejorar la resistencia.
- Paso 5: Acabado: El orificio interno se afila (mecanizado con herramientas abrasivas) para crear una superficie lisa (Ra < 0,8 μ m) para aplicaciones hidráulicas. Los tratamientos superficiales (galvanización, anodizado) se agregan para la resistencia a la corrosión.
b. Fabricación de tubos soldados (para aplicaciones de presión baja a media)
- Paso 1: Desenrollamiento de la bobina metálica: Una bobina metálica plana (acero, aluminio) se desenrolla y se corta en tiras planas.
- Paso 2: Formación: La tira se dobla en una forma cilíndrica utilizando máquinas de conformado por rollo, con los bordes que se encuentran para formar una costura.
- Paso 3: Soldadura: La costura se suelda utilizando soldadura por inducción de alta frecuencia (para acero) o soldadura TIG (para aluminio) para crear una junta a prueba de fugas.
- Paso 4: Tamaño / corte: El tubo soldado se pasa a través de rodillos de tamaño para garantizar un diámetro uniforme, luego se corta a la longitud.
2. Para tubos de cilindro de plástico
- Extrusión: La resina plástica (PVC, HDPE) se derrite y se fuerza a través de un troquel circular para formar un tubo hueco. Un mandril dentro del troquel mantiene la cavidad interna.
- Enfriamiento: El tubo extrudado se enfría en un baño de agua para solidificar su forma.
- Corte / Acabado: El tubo se corta a la longitud, y los accesorios (por ejemplo, hilos) se agregan a través de moldeo por inyección o mecanizado
Normas de control de calidad para tubos de cilindro
Para garantizar la fiabilidad, los tubos de cilindro deben cumplir con los estándares específicos de la industria que regulan las dimensiones, la resistencia y el rendimiento:
- Metales: ASTM A519 (tubos sin costura de acero al carbono), ASTM B280 (tubos de cobre para plomería), ISO 4394-1 (tubos de acero hidráulico).
- Plásticos: ASTM D1785 (tubos / tuberías de PVC), ISO 4427 (tubos de PE para suministro de agua).
- Pruebas: Los tubos se someten a pruebas de presión (prueba hidrostática - llenado con agua y la aplicación de presión para comprobar si hay fugas), pruebas dimensionales (usando calipers / micrómetros) y pruebas de resistencia a la tracción (tirar hasta que no se puede medir la resistencia).
