Los cilindros hidráulicos son los principales actuadores lineales en los sistemas industriales, móviles y de construcción, que convierten la presión del fluido hidráulico en una fuerza mecánica controlada y movimiento para levantar, empujar, tirar o posicionar cargas pesadas (de 100 kg a más de 100 toneladas). Su fiabilidad se deriva de un diseño simple pero robusto basado en la Ley de Pascal, pero su rendimiento depende de que el tipo de cilindro adecuado se adapte a las necesidades de la aplicación (por ejemplo, de acción única para el levantamiento, telescópico para equipos móviles con restricciones de espacio). Para aprovechar plenamente sus capacidades, es fundamental comprender no solo cómo funcionan, sino también sus componentes estructurales, variaciones de tipo, consideraciones de diseño y requisitos de mantenimiento. Esta guía analiza el principio básico de funcionamiento de los cilindros hidráulicos, explora sus tipos clave y describe las mejores prácticas para el diseño y el mantenimiento para garantizar la eficiencia a largo plazo.
Antes de profundizar en el principio de funcionamiento, es esencial identificar las partes estructurales del cilindro, cada una de ellas juega un papel crítico en la conversión de la presión del fluido en movimiento lineal:
| Componente | Funcionamiento |
|-------------------------|--------------------------------------------------------------------------|

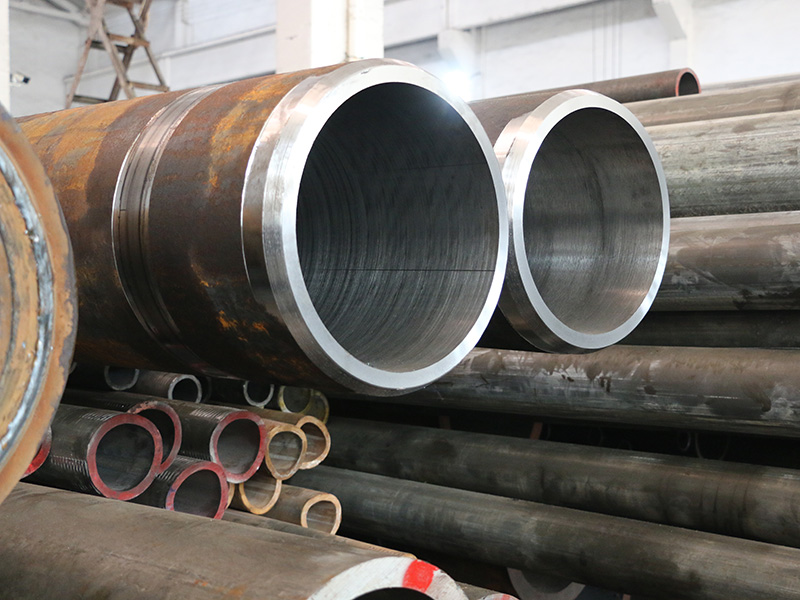

| Tubo de cilindro (barril)| Un recipiente rígido y hueco a presión (generalmente de acero o acero inoxidable) que alberga el pistón y el fluido hidráulico. Su superficie interna (orificio) está mecanizada con precisión (Ra < 0,8 μ m) para minimizar la fricción y evitar daños al sello. |
| El pistón | Un componente cilíndrico que se desliza dentro del tubo, dividiendo el cilindro en dos cámaras herméticas (extremo de la tapa y extremo de la varilla). Tiene ranuras para sellos (ej. anillos de pistón, U-copas) para evitar fugas de fluido entre cámaras. |
| Pistón Rod | Una varilla metálica sólida (unida al pistón) que se extiende a través de una tapa final para conectar el cilindro a la carga. Su superficie exterior está cromada para resistir la corrosión y el desgaste. |
| Capas finales | Dos placas herméticas (extremo de la tapa y extremo de la varilla) que cierran el tubo del cilindro. La tapa del extremo de la varilla incluye una glándula de varilla (con sellos de limpiaparabrisas y anillos de guía) para evitar fugas de fluido y proteger la varilla de los contaminantes. |
| Seals | Critical para la retención de presión:
- Sellos de pistón: Previenen el flujo de fluido entre las dos cámaras del cilindro.
- Sellos de varilla: Detener la fuga de fluido de la tapa del extremo de la varilla al medio ambiente.
- Sellos de limpiador: bloquean la suciedad, el polvo o los desechos de entrar en el cilindro (evitar daños en el orificio / varilla). |
| Ports | Aberturas roscadas en las tapas finales que permiten la entrada / salida del fluido hidráulico del cilindro (controlado por válvulas en el sistema hidráulico). |
El principio de trabajo: la ley de Pascal en acción
El funcionamiento de un cilindro hidráulico se rige por la Ley de Pascal, un principio fundamental de la mecánica de fluidos que establece que la presión aplicada a un fluido confinado e incompresible se transmite de manera igual en todas las direcciones. Esta ley permite al cilindro generar una fuerza alta a partir de una presión de fluido relativamente baja. Así es como el principio se traduce en movimiento lineal, utilizando un cilindro de doble acción (el tipo más común) como ejemplo:
Paso 1: Extender el cilindro (Movimiento de empuje)
1. La bomba del sistema hidráulico presuriza el fluido hidráulico (normalmente aceite mineral) a la presión deseada (por ejemplo, 10 - 35 MPa para sistemas industriales).
2. Una válvula de control direccional dirige el fluido presurizado a través del puerto final de la tapa (el puerto en la tapa final opuesta a la varilla del pistón) a la cámara final de la tapa (el espacio entre el pistón y el extremo de la tapa).
3. La presión del fluido actúa sobre toda la superficie del pistón (ya que la cámara del extremo de la tapa no tiene una varilla que ocupiera espacio). Usando la fórmula Fuerza = Presión × Área del pistón, la presión genera una fuerza lineal que empuja al pistón (y la varilla conectada) hacia afuera.
4. A medida que el pistón se mueve, el fluido en la cámara del extremo de la varilla (el espacio entre el pistón y la tapa del extremo de la varilla) se desplaza y fluye de nuevo al depósito hidráulico a través del puerto del extremo de la varilla (controlado por la válvula direccional).
Paso 2: Retirar el cilindro (movimiento de tirón)
1. La válvula de control direccional se desplaza, redireccionando el fluido presurizado a través del puerto del extremo de la varilla hacia la cámara del extremo de la varilla.
2. Ahora, la presión actúa sobre el área anular del pistón (el área total del pistón menos el área de la varilla del pistón, que ocupa espacio en la cámara del extremo de la varilla). Si bien la fuerza generada durante la retracción es menor que durante la extensión (debido a la menor área efectiva), aún es suficiente para tirar de la varilla de nuevo en el cilindro.
3. El fluido en la cámara final de la tapa se desplaza y regresa al depósito a través del puerto final de la tapa.
Nota clave: Movimiento de acción única vs. doble acción
- Los cilindros de una sola acción sólo utilizan presión hidráulica para una dirección (por ejemplo, extensión). La retracción se basa en fuerzas externas (gravedad, resortes o el peso de la carga) en lugar de un diseño de presión de fluido más simple, pero limitado a aplicaciones de fuerza unidireccional (por ejemplo, camas de camiones de volcado, herramientas de sujeción).
- Los cilindros de doble acción utilizan la presión del fluido tanto para la extensión como para la retracción, lo que permite un control preciso del movimiento en ambas direcciones (por ejemplo, brazos de excavadora, prensas de fábrica).
Tipos comunes de cilindros hidráulicos
Los cilindros hidráulicos se clasifican por diseño para adaptarse a las necesidades específicas de la aplicación. Los cuatro tipos más predominantes son:
1. Cilindros de acción única
- Diseño: Un puerto de fluido (para extensión); un resorte o gravedad impulsa la retracción.
- Ventajas: simple, de bajo costo, ligero (menos componentes).
- Aplicaciones ideales: Elevación de cargas (por ejemplo, elevaciones de tijeras), sujeción, o la inclinación de la cama del camión volquete (donde la gravedad ayuda a la retracción).
2. Cilindros de doble acción
- Diseño: Dos puertos de fluido (uno para extensión, uno para retracción); la presión del fluido conduce en ambas direcciones.
- Ventajas: Control preciso y versátil de velocidad y fuerza en ambas direcciones.
- Aplicaciones ideales: Prensas industriales, brazos robóticos, cubos de excavadoras, o cualquier aplicación que requiera movimiento de empuje / tirar.
3. Cilindros telescópicos
- Diseño: Múltiples etapas de tubo concéntrico anidado (como un telescopio) que se extienden secuencialmente. Sólo la etapa más grande tiene un puerto de fluido; las etapas más pequeñas se extienden a medida que aumenta la presión del fluido.
- Ventajas: Longitud de trazo largo (por ejemplo, 2-5 m) de un tamaño compacto retraído (crítico para equipos móviles con espacio limitado).
- Aplicaciones ideales: cilindros de elevación de camiones de volcado, plumas de grúa o brazos de camiones de basura (donde se necesita una carrera larga pero el espacio está restringido).
4. Cilindros hidráulicos oscilantes (actuadores rotativos)
- diseño: Un pistón con dientes de engranaje en malla con un engranaje fijo; la presión del fluido impulsa el pistón en un arco lineal (en lugar de una línea recta), girando el engranaje (y la carga unida) 90 - 180 °.
- Ventajas: Convierte la presión del fluido en movimiento rotatorio sin enlaces externos.
- Aplicaciones ideales: Accionamiento de válvulas, cambios de dirección de la cinta transportadora o rotación de juntas robóticas.
Consideraciones críticas de diseño para cilindros hidráulicos
Para garantizar que un cilindro hidráulico funcione de manera fiable, el diseño debe alinearse con los requisitos de la aplicación. Factores claves a priorizar:
1. Fuerza y presión Rating
- Calcule la fuerza requerida utilizando Fuerza = Presión × Área efectiva del pistón. Asegúrese de la presión máxima del cilindro (por ejemplo, 35 MPa) supera la presión de funcionamiento del sistema para evitar fallas.
- Para los cilindros de doble acción, tenga en cuenta la reducción de la fuerza de retracción (debido al área anular de la varilla del pistón) al dimensionar para aplicaciones de tracción.
2. Stroke Longitud
- Definir la distancia mínima / máxima que la carga necesita moverse (longitud del curso). Evitar el exceso de tamaño: una carrera más larga de la necesaria aumenta el peso del cilindro, el costo y el riesgo de flexión de la varilla del pistón (por el aumento del brazo de palanca).
3. Estilo de montaje
- Elija un método de montaje que coincida con el tipo de carga (axial vs. radial) y el movimiento:
- Montaje de brida: Para cargas axiales (por ejemplo, prensas); proporciona un soporte estable y rígido.
- Montado de trunnion: Para movimiento de pivote (por ejemplo, brazos excavadores); distribuye las cargas radiales uniformemente.
- Montado de Clevis: Para aplicaciones con desalineación menor (por ejemplo, elevadores transportadores); permite el ajuste angular.
4. Selección material
- Tubo de cilindro: Acero (alta resistencia para uso industrial), acero inoxidable (resistencia a la corrosión para aplicaciones alimentarias / médicas), o aluminio (ligero para equipos aeroespaciales / móviles).
- Rodas de pistón: acero cromado (estándar) o acero inoxidable (ambientes corrosivos).
- Sellos: Nitril (temperatura estándar, 0 - 80 ° C), Viton (alta temperatura, 80 - 200 ° C), o EPDM (bajas temperaturas, -40 - 120 ° C).
5. Resistencia ambiental
- En condiciones adversas (por ejemplo, construcción, marina), agregar botas de varilla (para bloquear los escombros) o recubrimientos resistentes a la corrosión (por ejemplo, galvanoplastia de zinc para tubos de acero).
- para aplicaciones de alta temperatura (por ejemplo, fundiciones), utilizar sellos resistentes al calor y materiales de tubos (por ejemplo, aleación de Inconel).
Mejores prácticas de mantenimiento para una eficiencia a largo plazo
Falla del cilindro hidráulico (por ejemplo, fugas, varillas dobladas o daños en el sello) a menudo se deriva de un mantenimiento deficiente, lo que lleva a costosos tiempos de inactividad. Siga estas prácticas para extender la vida útil:
1. Inspecciones regulares de fugas
- Compruebe los sellos (barra, pistón) y las conexiones de puerto para detectar fugas de fluido semanalmente. Incluso pequeñas fugas (1 gota / minuto) desperdician fluido y reducen la presión del sistema. Reemplace los sellos desgastados inmediatamente (utilice sellos OEM para compatibilidad).
2. Rod y Bore mantenimiento
- Inspeccione mensualmente la superficie cromada de la varilla del pistón para detectar arañazos, abolladuras o corrosión (estos daños a los sellos). Polaque arañazos menores con lija de grano fino; reemplace las varillas con daños profundos.
- Para los tubos de cilindro, compruebe el orificio para detectar desgaste o marcas durante el reemplazo del sello. Afilar el orificio (mecanizado de precisión) si la rugosidad superficial excede Ra 1,6 μ m.
3. Cuidado del fluido hidráulico
- Mantener la limpieza de los fluidos: Utilice un filtro de 10 - 25 μ m en el sistema hidráulico para eliminar los contaminantes (suciedad, astillas de metal) que rasquen el orificio o dañen los sellos.
- Monitorear el nivel y la temperatura del fluido: Mantenga el fluido entre las marcas mínimas / máximas del depósito; evite el sobrecalentamiento (limite a < 60 ° C, ya que las altas temperaturas degradan los sellos y el fluido).
4. Lubricación preventiva
- Puntos de montaje lubricante (por ejemplo, pasadores de trunnion, pernos de clevis) mensualmente con grasa de litio para reducir la fricción y el desgaste.
5. Reparaciones oportunas
- Abordar los problemas de inmediato: Una varilla doblada o un sello con fugas empeorarán con el tiempo, lo que llevará a daños más extensos (y costosos) (por ejemplo, Borro de Scoring). para reparaciones complejas (por ejemplo, para afilar tubos), consulte a un técnico hidráulico certificado.
